数据中心机房常见的几种冷却方式!

发布人:中嘉和信 发布时间:2017.10.19

服务器托管到数据中心的机房后,除了不间断的供电需求,还要保持恒温环境,其中保持最佳工作温度对许多数据中心来说是一个挑战,当数据中心没有得到正确冷却时,IT设备可能会过热,过热可能会降低服务器性能或损坏硬件,因此,管理空气流量对性能,成本和能源效率有重大影响。企业都非常重视数据中心冷却失效后的温升问题,保障数据中心的在线运营是一项很大的成本支出,并且绝不允许无计划的停电,更不允许出现单点故障,下面中嘉和信和你一起了解数据中心机房几种冷却方式!

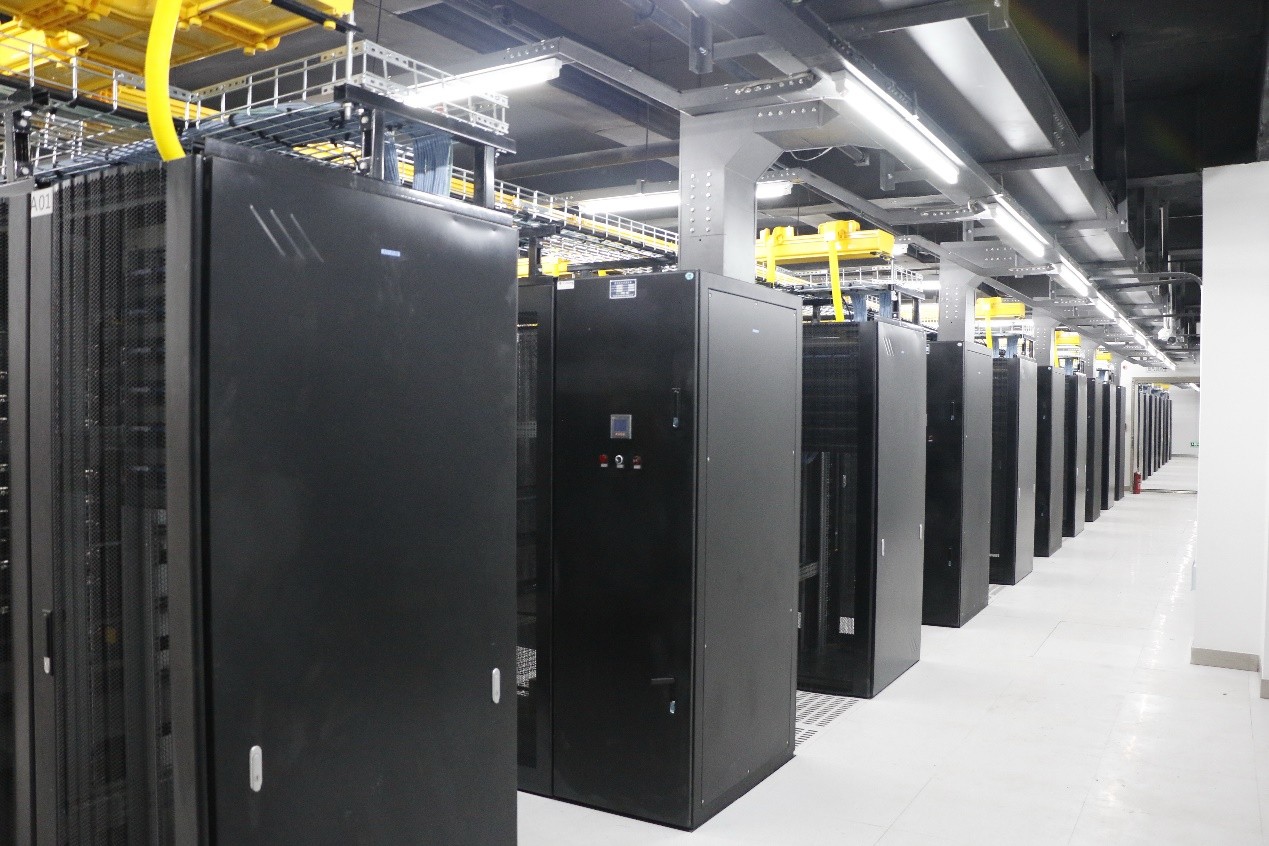

服务器托管

为维持恒定的室内温度需要全年为之降温,由此带来了巨额的耗电量和电费,在节能减排和降低运营成本的双重压力,迫使人们不断地研发新的节能技术和产品,通过提高运行温度,利用环境空气和针对性的空气进行冷却,而不再是将整个数据中心降到不必要的低温,最终实现节省能源的目的。

一、免费冷却

更高的运行温度通常也会让免费冷却系统一起受益。在ASHRAE 90.1-2010指导文件中,免费冷却几乎是一项节约能源的强制要求,必将被普遍运用。节能改造的资本投入会部分地抵消运营成本节约的好处。但在改造或升级的同时实现免费冷却也是技术和投资上的挑战。预计未来两年内将出现新的标准,使免费冷却更具可行性。靠近水源的免费冷却将可能会更具优势,但我们将会看到更多类似日本Kyoto Wheel的空气冷却案例。最终,数据中心运营商将能够在超出以前预计的更多气候条件下采用免费冷却措施,这部分是因为更高运行温度的贡献。

二、密封冷却

密封措施也无法解决由于错误的冷却规划、空气流动不充分或冷却能力引起的过热问题。最新的国家防火协会商业标准(NFPA-75)可能会使密封冷却的方案更难实现。对喷淋和(或)气体灭火系统的改造将大大增加成本。除了要尽力避免错误的实施外,日常优化也很重要:在未使用的机架空间一定要安装盲板,架空地板上的孔洞要及时封堵,地板下面影响通风的线缆也要做好清理。

三、后门冷却器

被人们接受的程度也非常高,部分也是因为水冷方式重新受到关注。如果将巨大的机房空调系统取消,改用贴近设备的新型冷却方式的话,相信数据中心行业会运行得比现在更好。教育背景和希望与众不同的个人意愿或许会促生新案例,但成本和电源可用性的矛盾将决定最终结果。

四、蒸发或绝热冷却

虽然使用蒸发方式制冷的科学原理简单,并正在逐渐流行,但它对于大多数数据中心操作人员而言仍然显得新奇。绝热冷却通过降低封闭环境中的某种物质运行的压力来实现冷却,让这些物质沸腾如同岩浆涌上火山表面,同时用风带走山峰上的高温。绝热冷却在温暖、干燥的气候中仍然有效,这大大拓宽了一年中能够“免费冷却”的有效期。其主要的缺点是用水量有些多,但在同等冷却量的情况下,它所需的冷却水仍然比标准冷却塔要少很多。

五、紧耦合或热源冷却

紧耦合冷却方式通过贴近热源来实现更有效的运作。这不算什么新东西——问问老的大型机操作员或任何笔记本电脑设计人员就知道了。虽然紧耦合冷却在数据中心里面还是“主流”,但是更新的方法在满足能源效率的需求方面往往做得更好,并获取更多关注。它的工作方式很简单:消耗能源来将大量的空气吹入地板下的空间或者导风管,然后又将这些空气拉回至空调。

更有前途的技术包括浸入式冷却:将服务器整个浸泡在矿物油里,以便使用最少的能耗获得极高的冷却效率。但是技术人员需要对内外布满了石油的服务器进行处理时,心里会怎么想?显然这种冷却方式并不是适合所有场景。

六、更高的运行温度

美国供暖、制冷和空调工程师协会(ASHRAE)在2008年就第一次发表了关于较高温度数据中心的建议,但并未引起注意。服务器不需要冷藏。即使入口空气温度达到华氏75到80°F(摄氏25至27°C),这些设备仍然能维持良好运作。服务器制造商实际上已经扩展了产品的运行温度范围,而且旧设备其实也和新设备一样能够在扩展的温度区间内运行。提高运行温度可以大幅度节省能源消耗,但人们首先需要认可这种处理方式,然后同意让热通道变得更热——想像一下100°F(38°C)的温度怎样?这会刺激后门冷却器的应用和普及。

七、烟囱式机柜和天花板风道

使用天花板上方的空间形成的风道将空气传输给机房空调系统,确保回风以最高的温度返回空调冷却盘管,可以显著增加精密空调系统的冷却能力。结合了吊顶风道和热通道措施的最终设备形式就是烟囱式机柜,可以获得最大的冷却效率。来自服务器群的高温废气从机柜后部的烟囱排出,然后直接通过吊顶天花板上方的风道回到空调设备中。整个过程中热空气和冷空气保持分离,所以可以保持很高的能效比。

虽然效果明显,但是烟囱式机柜并没有获得大力推广或被广泛接受。这可能是因为全密封式的设计灵活性更好,可以使用更多的机柜实现相同的效果。然而,烟囱式机柜可以让整个房间维持冷通道温度,让工作环境变得更加舒适。

八、直接自然冷却

(1)全新风自然冷却

直接引入室外新风、配合冷热通道隔离实现机房制冷,针对不同地区的气候条件,新风进入机房前需要经过过滤、加湿、除湿、送回风混合等预处理。

(2)鸡舍式热压自然循环风冷却

不需要机械帮助,直接靠服务器散发的热能产生动力自然散热。把服务器散发的热量收集起来,利用空气膨胀后产生向上的动力,通过足够高的烟囱让热空气往上升带动空气流动,完成散热循环。

(3)转轮式热交换自然冷却

利用转轮内填料的储能功能,让转轮在两个封闭的风道内缓慢旋转,被室外空气冷却的填料冷却室内空气。

九、间接自然冷却

(1)带自然冷却节能模块的风冷式冷水机组

春秋过渡季节和晚上,当环境温度达到比冷冻水回水温度低两度或以上时,开启自然冷却模块制冷,无压缩机功耗,自然冷却不够的部分,再由压缩制冷接力达到需求冷量。随着室外环境温度降低,自然冷却部分占的比例越来越大,直至达到100%,完全自然冷却制冷,无压缩机功耗。

(2)水侧板换节能装置

由大型冷却塔、水冷型冷水机组、板式换热器组成,夏季采用冷水机组和冷却塔制冷,冬季采用板换将有杂质的冷却水转变为干净的冷冻水送入空调室内机,冷水机组停机。

(3)双盘管乙二醇自然冷却

在直膨蒸发器盘管上,再并一组冷冻水经济盘管,通过两套两通阀来调节水是经过板式热交换器的冷凝器还是经过冷冻水盘管。室外干冷器夏季提供冷却水给板换用于直膨制冷,冬季提供冷冻水给经济盘管用于冷冻水制冷。

(4)氟泵自然冷却

在夏季,制冷压缩机运行;当室外温度低于设定点时,自动切换为氟泵节能系统运行,停止压缩机运行,保证全年机房空调安全可靠运行。氟泵不高于压缩机运行功耗的10%,相对于水系统空调,无需添加防冻剂,无水患忧虑。

(5)辅助蒸发自然冷却

空调室外机雾化水喷淋系统将软化水进行增压后通过高速直流马达进行雾化处理,将每一滴水雾化成原水滴的体积1/500左右直接喷洒在冷凝器翅片上实现辅助蒸发,使得冷凝器的整体散热量增大、功耗降低。这种通过室外机雾化喷淋延长自然冷却运行时间的方式,在干燥气候下最为有效,如中国西部和东北部。

机房空调一年四季都需要制冷,过渡季节室外温度低于室内温度时,自然界存在着丰富的冷源,如何利用大自然的冷源进行冷却是机房空调节能减排的重点问题。

中嘉和信的康盛数据中心的机房内部配备了先进的中央空调系统,设备选用EMERSON机房专用精密机组,3.5+1配置,温度控制在22±2℃,相对湿度30%-70%之间,使机房维持在相对适宜的环境里,更有专业的运维技术团队对服务器进行7*24*365全年无休的检测与维护,中嘉和信,始终为您提供放心、安心、省心的服务器托管服务!
