标准机房建设的三级防雷标准包括什么?

发布人:中嘉和信 发布时间:2017.06.29 来源:数据中心管理

第一级防雷保护:当建筑物本身装有避雷系统(如安装有避雷针、引下线、地网、外部屏蔽时),根据IECVDE相关理论,在其建筑物内部的380/230V低压配电电路处,需要采用防雷器(箱)来建立电源线上的雷电保护等电位连接,可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害;在此我们选用大放电电流100KA以上的防雷箱,安装于大楼总配电机房内。

第二防雷保护:根据国际IEC61312和国内相关规范要求,应在各楼层电源总开关处和配置相应的防雷器作为保护。

第三级防雷保护:机房供电电源UPS控制开关处,配置相应的防雷器作为保护。

电源防雷三级保护方案

雷电传播途径

雷电过压对大楼内部电子设备的损害主要有以下三个途径:

1)直击雷经过接闪器(如避雷针、避雷带、避雷网等)而直放入地,导致地网地电位上升,高电压由设备接地线引入电子设备造成地电位反击。

2)电流经引下线入地时,在引下线周围产生磁场,引下线周围的各种金属管(线)上经感应而产生过电压。

3)大楼或机房的电源线和通信线等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入,入侵电子设备。

按照国家规范,本方案按第三类防雷设施进行设计

1、电源系统防雷防过压保护措施1)电源第一级防雷保护:选用我司LGA1003J(标称放电电流100KA,最大通流容量100KA8/20波形,响应时间≤25ns)防雷箱安装在总配电箱处。

2)电源第二级防过压保护:选用我司LGA40/4(标称放电电流40KA,最大通流容量60KA8/20波形,响应时间≤25ns)过压器组合模块,或LGA403J防雷箱,分别安装机房所在楼层分配电箱处,

3)第三级为防雷防过压组合保护:选用LGA101Z电源防雷插座, 在通讯与网络机房的的重要设备和普通设备(如服务器,路由器、集线器、工作站等等)都可分别使用插座式防雷设备进行三级分流限压精细保护。

2、信号系统直击雷和感应雷防护从室外进入机房的ADSL通信线路,大都暴露户外,而且走线较长,最容易遭受雷电感应产生强大的感应电流,从而通过线路损害连接设备及其后接设备。为此,我们在通讯设备连接线的端口前加装LGX-RJN5-1网络信号防雷器来对设备进行保护。

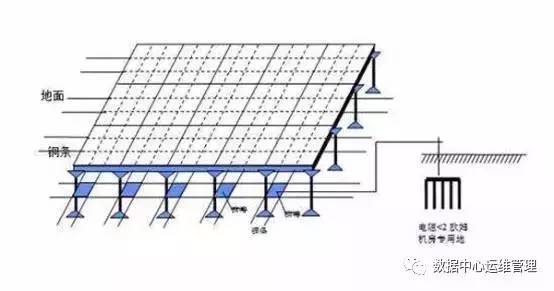

3、等电位连接措施在网络中心机房防静电地板下,沿着地面上布置40×4紫铜排,形成闭合环接地汇流母排。并采用等电位连接线4-10mm2铜芯线及螺栓紧固的线夹作为连接材料,将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统(设备的外壳),以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。同时将人工地及在机房找出建筑物主钢筋,经测试确与避雷带连接良好,用f14镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。

为有效阻止地电位反击给设备带来冲击,需在等电位母排与大楼主钢筋间采用地电位反击器。

4、接地措施不论是防直击雷还是感应雷,不论是采用避雷针还是采用专用防雷器,都必须有良好的接地装置,因此接地技术是安全管理工作的重要环节。根据学校的实际地形,我们在靠近机房的大楼旁做一套人工接地体,具体如下:

1)接地装置的选择:接地体采用2.5m1.5MLGD01B的铜包钢,接地带采用16平方或25平方的铜线。

接地干线采用40×4的热镀锌扁钢。

2)接地装置的施工:接地体间间距=3m,接地体顶端埋深>0.5m,接地体距建筑物间距>3m.接地体与接地带要可靠焊接,并作防腐处理。

计算机网络机房防雷

一、防雷的原因

每年计算机网络因雷击而损坏的事例屡见不鲜,给政府、银行、企业等造成了巨大的损失和工作上的不便,然而对于雷雨多发地区,更容易遭受雷击损坏,因此极有必要对这些设备进行防雷保护。

二、雷击的种类

1. 直击雷:带电云层与大地上某一点之间发生迅猛的放电现象;

2. 感应雷:带点云层由于静电感应作用,使地面某一范围带上异种电荷。当直击雷发生以后,云层带电迅速消失,而地面某些范围由于散流电阻大,以致出现局部高电压,或者由于直击雷放电过程中,强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压以致发生闪击的现象。

三、防雷的要求

为了防止雷电产生的感应过电压和过电流,在所有网络设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。进行防雷器设备选型时,必须注意防雷保护器必须达到以下基本要求:

1) 正常运行时,雷电保护器的接入应不影响信号的正常传输,雷电保护器的对地阻抗应尽可能大,串联在电路中的阻抗应尽可能小。

2) 在雷电袭击通信总线时,雷电保护器应发挥良好的电压钳位作用。

3) 在抑制不超过防雷器最大通流量的雷电袭击过程中,雷电保护器自身应完好。

4) 雷电保护器对雷电袭击应具有足够快的响应速


四、防雷方案

设计依据:建筑物防雷设计规范(GB 50057-94

计算机机房防雷设计规范(GB 500174-93

低压电力配电系统的浪涌保护器(IEC1643-1

1. 直击雷防护:建筑物天面按照滚球计算保护半径安装相应型号的MK-1避雷针和避雷带(防直击雷损坏建筑物)。

2. 感应雷防护:(1)电源防雷措施:A、在楼层配电箱处安装三相电源防雷器(MK40K385C/4)保护机房总电源(电源一级防雷保护);B、在机房UPS电源处安装单箱电源防雷器(MK40K385C/2)保护UPS电源(电源二级防雷保护);C、在机房重要设备前端及分线间的交换机等设备上安装防雷插座(MK-4TP)保护设备电源(电源三级防雷保护)。

D、在客户端PC设备处安装装防雷插座(MK-4TP)保护设备电源(电源浪涌细保护)。

2)信号防雷措施:A、在调制解调器MODEM处安装网络信号防雷器(MK-RJ11)保护ADSL设(信号一级防雷保护);B、在路由器处与MODEM连接处安装单口网络防雷器(MK-RJ45)保护路由器(信号一级防雷保护);C、在网络主交换机串联安装机架式网络防雷器(MK-RJ45/24E)保护24口网络交换机(根据交换机端口数选择响应端口防雷器)(信号二级防雷保护);D、在网络分交换机安装相应接口数量的网络信号防雷器保护分交换机(信号三级防雷保护);E、在服务器端安装单口网络防雷器(MK-RJ45)保护服务器网卡(信号三级防雷保护);F、在客户端PC设备处安装单口网络防雷器(MK-RJ45)保护客户端电脑网卡(信号浪涌细保护)。

3. 接地:混合接地法:在主机房和分线间分别抽主钢筋焊接铜铁接头,安装接地汇集箱,安装等地电位连接器(防止地电位反击),再沿静电地板下边四周安装40*4铜汇流排,将地线和设备外壳等连通。

独立接地法:当没有建筑接地或不能满足接地电阻时,可在室外空地采用接地产品制作接地网(根据现场设计),然后将地网采用16平方毫米铜缆线引致室内,安装接地汇集箱,安装地电位连接器(防止地电位反击),再沿静电地板下边四周安装40*4铜汇流排,将地线和设备外壳等连通。
